导读 多共振热激活延迟荧光(MR-TADF)材料是实现窄电致发光(EL)光谱的有机发光二极管(OLED)的有力候选材料。我国科学家提出一种层间敏化策略，利
多共振热激活延迟荧光(MR-TADF)材料是实现窄电致发光(EL)光谱的有机发光二极管(OLED)的有力候选材料。我国科学家提出一种层间敏化策略，利用蓝色MR-TADF敏化剂来提高蓝色MR-TADF发光体的EL效率，成功实现了同时具有高色彩质量和优异EL效率的蓝色超荧光OLED。
结果证明了层间敏化策略在高性能蓝色超荧光OLED构建中的良好应用前景。
MR-TADF 发光体是具有窄 EL 光谱的 OLED 的有希望的候选者。然而，许多 MR-TADF 发光体存在严重的三线态猝灭过程，这会降低 EL 效率并导致效率急剧下降，目前许多研究都致力于通过制造超荧光 OLED 来解决此问题。
但为了优化蓝色MR-TADF，在同一宽能隙宿主层中共掺杂MR-TADF和TADF敏化剂的当前敏化策略可能不是最佳选择，因为单一宿主的极性可能不适合蓝色TADF敏化剂和蓝色MR-TADF。

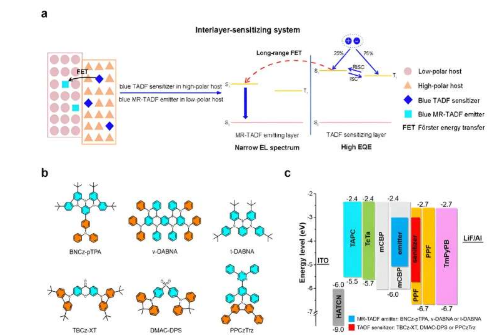

在《光科学与应用》上发表的一篇论文中，华南理工大学赵祖金教授领导的科学家团队开发了一种有效的蓝色MR-TADF层间敏化策略，其中TADF敏化剂和MR-TADF被分成两个具有不同宿主的相邻发光层(EML)，并且MR-TADF可以通过长距离Förster能量转移(FET)被TADF敏化剂敏化。
基于这种层间敏化策略，我们采用不同的蓝色MR-TADF和不同的TADF敏化剂制备了高性能超荧光OLED，可提供强蓝光和窄EL光谱，并且外部量子效率(EQE)高达38.8%，与未敏化的器件相比有明显的提高。
这些结果表明该层间敏化策略适用于同时制造具有高EL效率和高色纯度的蓝色超荧光OLED。
标签：
免责声明：本文由用户上传，如有侵权请联系删除！
